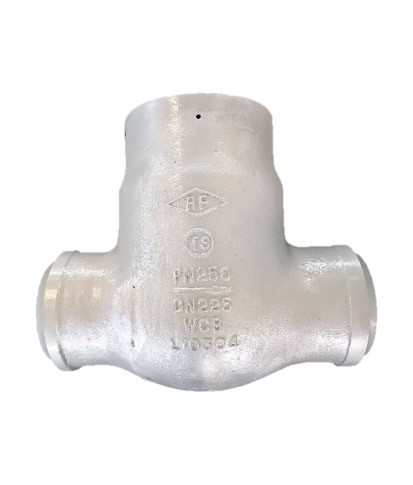

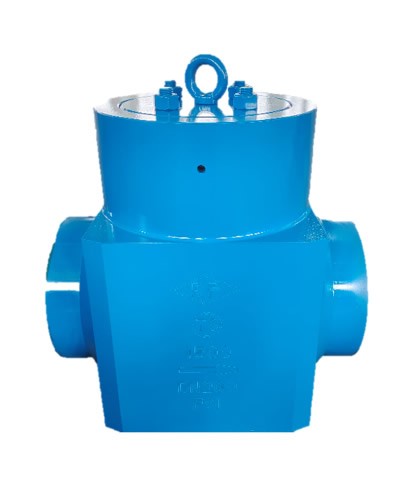

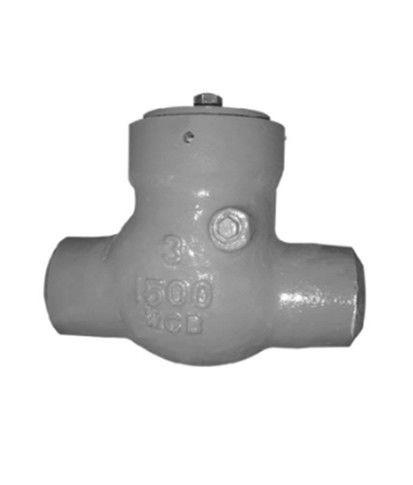

高溫高壓旋啟式止回閥
高溫高壓旋啟式止回閥適用于汽水介質管道和石油、化工、冶金等介質管道僅允許介質單向流動的管道上。閥門依靠管路介質流動的壓力來自行開啟或關閉閥門，介質回流時受到了閥瓣的阻擋而起到防倒流作用。
主要用途
高溫高壓旋啟式止回閥適用于汽水介質管道和石油、化工、冶金等介質管道僅允許介質單向流動的管道上。閥門依靠管路介質流動的壓力來自行開啟或關閉閥門，介質回流時受到了閥瓣的阻擋而起到防倒流作用。該系列與其他閥門產品相比的特點是耐高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。
產品特點
• 殼體采用鑄造或鍛造工藝成型，外觀光潔，組織均勻，滿足工況要求；
• 閥瓣采用內掛式結構，除中腔自密封外沒有外漏點，結構緊湊；
• 軸桿與搖桿采用多滑動副設計，且軸桿表面抗蝕處理，有很好的抗腐蝕性，抗擦傷性，杜絕出現閥瓣啟閉卡澀現象；
• 閥瓣和閥座密封面堆焊STL硬質合金，耐高溫，密封嚴密可靠。
主要設計規范
| 設計與制造 | 壓力與溫度基準 | 檢驗與試驗 |
| NB/ T47044 | NB/ T47044 | NB/ T47044 |
| ASME B16.34 | ASME B16.34 | ASME B16.34 MSS-SP-61 |
產品范圍
| 公稱壓力 | PN160～PN420（Class900—Class2500） | |
| 公稱尺寸 | DN80～DN1000（NPS 3～NPS 42） | |
| 閥體材料 | 鍛件：20、A105、F22.CL3、F91、F92 鑄件：WCB 、WC6、WC9、ZG20CrMoV |
|
| 試驗壓力(MPa) | 強度試驗(水壓) | 1.5×P（38℃壓力額定值） |
| 密封試驗(水壓) | 1.1×P（38℃壓力額定值） | |
| 適用溫度 | -29℃～650℃ | |
| 適用介質 | 蒸汽、水、油品等 | |
注：1、超出以上規格閥門可按用戶要求定制；
2、每臺閥門適用溫度范圍以閥門實際承壓材料為準。
